浪涌電流是什么?? 如何抑制浪涌電流

一、什么是浪涌電流？

浪涌電流是電路打開吸收的最大電流，出現在輸入波形的幾個周期內。浪涌電流的值遠高于電路的穩態電流，高電流可能會損壞設備或觸發斷路器。浪涌電流通常出現在所有磁芯的設備中，如變壓器、工業電壓等。

二、為什么會出現浪涌電流？

產生浪涌電流的因素有很多，比如一些去耦電容或平滑電容組成的設備或系統，在啟動時會消耗大量電流對其進行充電。

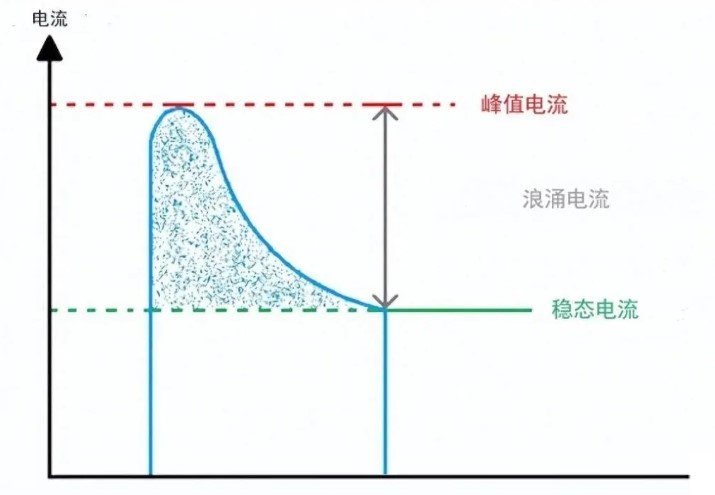

下面的圖可以看到浪涌電流、峰值電流和穩態電流之間的差異：

浪涌電流、峰值電流和穩態電流之間的差異

峰值電流：波形在正區域或負區域獲得的電流最大值。穩態電流：定義為電路中每個時間間隔保持恒定的電流。當 di/dt = 0 時，達到穩態電流，這意味著電流相對于時間保持不變。

浪涌電流特性：

• 設備開啟時立即發生
• 出現時間跨度短
• 高于電路或裝置的額定值

發生浪涌電流的一些示例：

• 白熾燈
• 感應電機啟動
• 變壓器
• 打開基于 SMPS 的電源

三、電源轉換器中的浪涌電壓

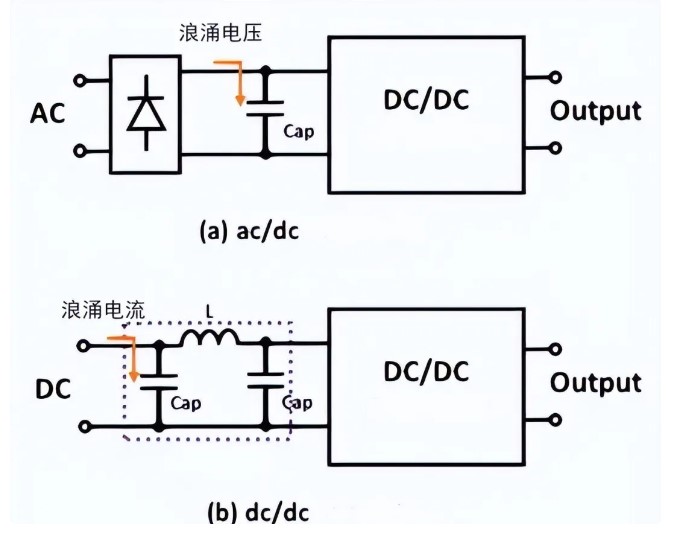

為了降低輸入/輸出的紋波噪聲或EMI噪聲，現在通常是在輸入側并聯電容或者濾波器，如下所示。由于濾波器中有電容，當系統開始上電時，由于輸入電壓的快速上升，會產生很高的浪涌電流。這種情況可能會導致前端電源供電不足，或者觸發過流保護，導致無電壓輸出，因此，浪涌電流的抑制變得越來越重要。

a圖并聯電容，b圖并聯了濾波器

四、抑制浪涌電壓的方法

1、被動抑制

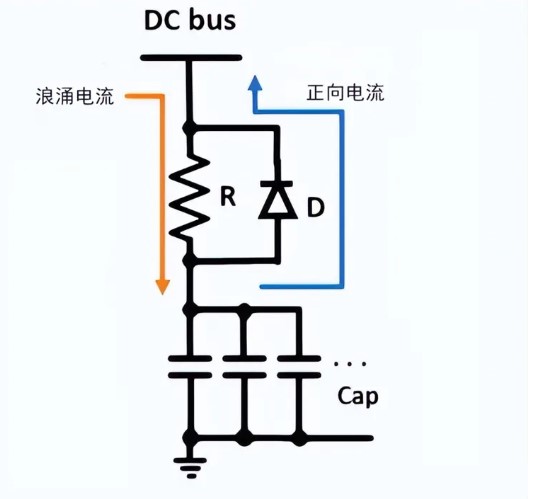

如下所示，主要用于應用電路需要外接大量電容時。如果沒有外部限流電路，直流母線電壓開啟時會產生很大的浪涌電壓，可能導致前端電源壓降進入保護模式。此時，只需在電容輸入串聯電阻和二極管即可，可以減輕浪涌電流。當直流母線通過電阻給電容充電時，可以限制浪涌電流，但是，當直流母線需要供電時，電容可以通過二極管將電能反饋給直流母線。

2、主動抑制

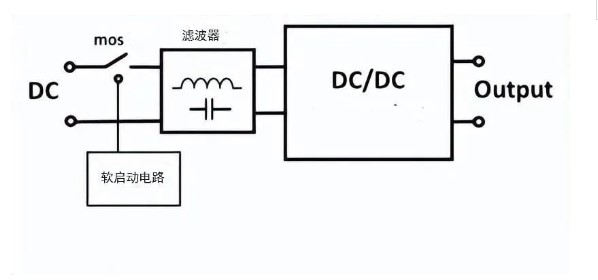

另一種是采用帶軟啟動電路的有源開關來限制浪涌電流。如下所示，MOS管通過軟啟動電路緩慢開啟，因此，可以限制啟動期間的浪涌電流，優點是不影響系統效率，不受緩解溫度影響。缺點是需要外接電路，整體成本較高。

采用帶軟啟動電路的有源開關來限制浪涌電流

五、使用MOS管浪涌電流限制電路

如上所述，已經列舉了2種浪涌電流方法。下面介紹使用MOS管導通電路來抑制輸入電流此外，由于MOS管的導通損耗低，使用方便。優點是零件少，缺點是有功率損耗。下面介紹有源和無源浪涌電流限制電路。

1、有源浪涌電流限制電路(P-MOS管)

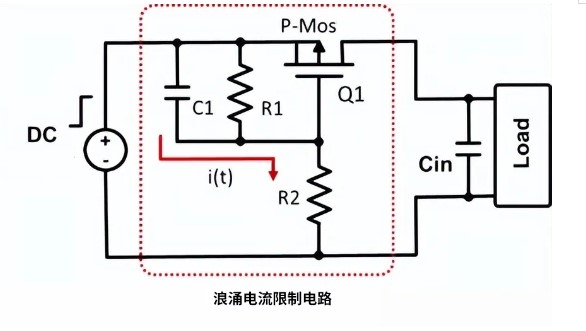

下圖為使用P溝道MOS管的浪涌電流限制電路。P溝道的導通步長與N溝道基本相同，只是電壓相反。在初始階段，C1上的電壓為0V。輸入電壓通過R2充電到C1。最后C1上的電壓通過分壓R1和R2之間的電壓來確定。Q1 開啟狀態由 Vgs 電壓決定。

• -Vgs<-Vgs(th) 和 -Vgd<-Vgs(th)MOS管處于截止狀態，類似于開路。
• -Vgs>-Vgs(th) 和 -Vgd>-Vgs(th)MOS管處于歐姆模式。Vds和Id的特性就像一個電阻，隨著Vgs電壓的升高而變小。
• -Vgs>-Vgs(th) 和 -Vgd<-Vgs(th)MOS管 處于飽和模式。Id是固定值，不隨Vds變化。而且MOSFET的導通電阻很低，適合開關。

有源浪涌電流限制電路(P-MOS管)

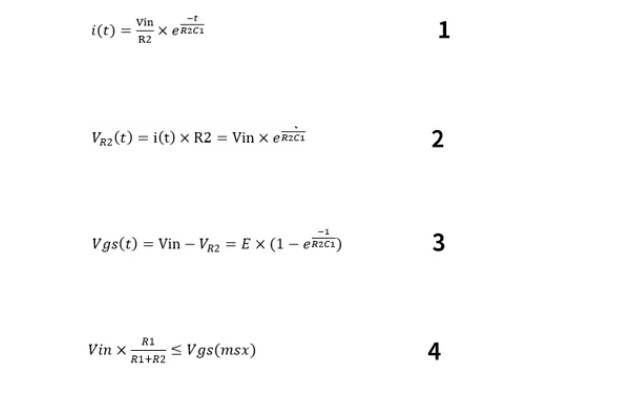

從MOS管特性描述來看，歐姆模式最適合抑制浪涌電流。至于R1、R2、C1的計算，可以用下面的公式：

在相同的R1下，C1越大，MOS管工作在歐姆模式的時間越長，這意味著限制浪涌電流的效果會更好。

2、無源浪涌電流限制器電路

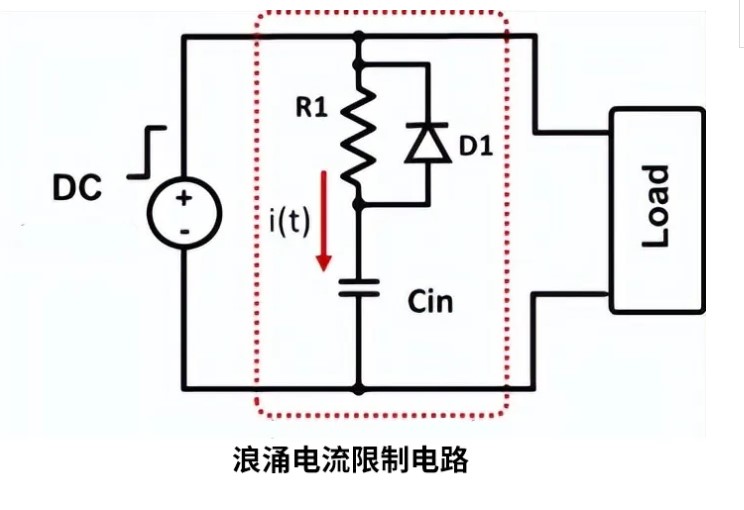

一般的無源方式是在輸入端串聯一個熱敏電阻，但由于熱敏電阻受環境溫度影響較大，當環境溫度較高或輸入電源多次快速開閉，將起不到保護作用。下圖給出了可以改善這種現象的電路，使用二極管和電阻并聯，與電容并聯。不僅可以抑制浪涌電流，而且不容易受溫度變化或者輸入電源快速打開和關閉多次的影響。工作原理是當有輸入電壓時，輸入電壓通過給R1和Cl充電，當系統負載需要電源時，Cl通過二極管向負載放電。

無源浪涌電流限制器電路

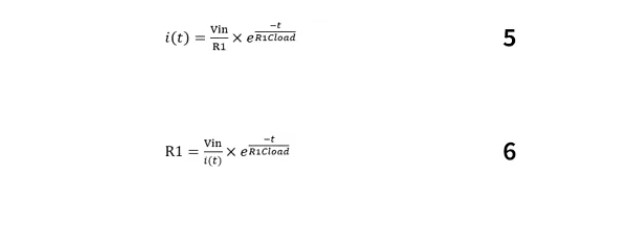

從圖中可以看出R1與浪涌電流成反比，因此可以通過以下公式計算R1：

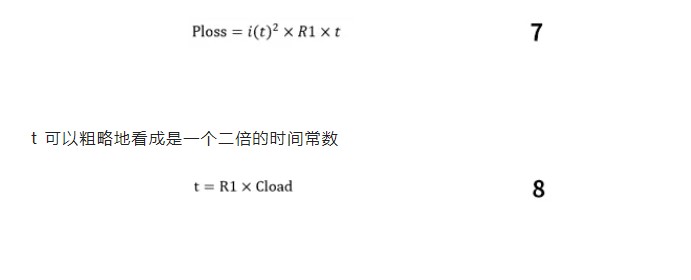

R1 損失

阻力損失可以通過公式（6）得到。

六、結論

為了加強DC/DC轉換器的抗噪聲能力，常用的方法是在輸入端加電容。但由于電容的特性，會在電源輸入端產生浪涌電流。如果不抑制浪涌電流，輸入電源可能因保護電路而無輸出，并可能損壞輸入電路或保險絲。上面介紹兩種抑制浪涌電流的方法，一種是利用MOSFET的導通特性來抑制浪涌電流。另一種是使用無源元件，通過電阻給電容充電，然后通過二極管放電回系統。有源抑制電路的效果優于無源抑制電路，但元件數量多于無源抑制電路。無源抑制電路的元器件使用最少，但必須考慮電阻的損耗和功率選擇。
